FIT 五孔 底盤 前輪 施工過程

相關文章 : modified 5-bolt hub for FIT(GE) 五孔 底盤 / Kuo's Garage "JDM" Extend Wheel studs / FIT JDM 五孔 底盤 套件 概念 / FIT 五孔 底盤 後輪 施工過程


當您購買 FIT 五孔 底盤 套件 後 .請仔細閱讀相關說明.幫助您安裝於愛車上.



特別注意 ABS 感應器.不要扯壞了!!

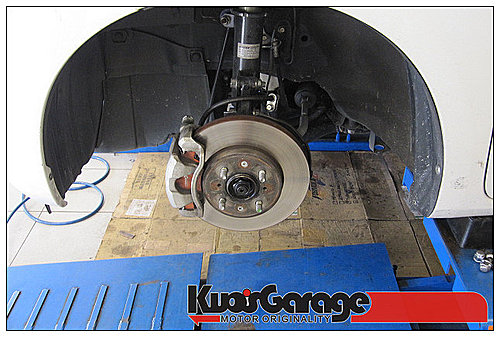

煞車卡鉗.仰角螺絲.下球接頭.方向機舵肝.陸續拆除



仰角請下來的狀況



小郭採用新品介紹.方便車友比對閱讀



下面是 前輪仰角 零件展開圖



首先選定您要的 HUB 螺絲



使用油壓床 壓入



在來就是 陪林 與 仰角 壓入



新次代的 ABS 感應與舊款不同.看清楚這面咖啡色的這面.這可是 ABS 的感應圈喔!!



這是 abs 的感應 sensor



陪林 咖啡色 面向下.面對 SENSOR 喔!!



這是陪林的後面



是這個方向導入的喔!!



確認後壓合



陪林 C型 固定扣



夾上 C型扣



壓入 前輪 5孔 HUB



完成!依序裝回即可


再次提醒喔 ABS SENSOR 拆裝時要注意喔.不要扯壞了喔!!
