Kuo's FIT 進氣畚斗 安裝方法

Kuo's FIT 進氣畚斗 安裝方法





相關文章 : FIT GE 進氣畚斗





相關文章 : JDM 鋁合金螺絲皿 使用說明

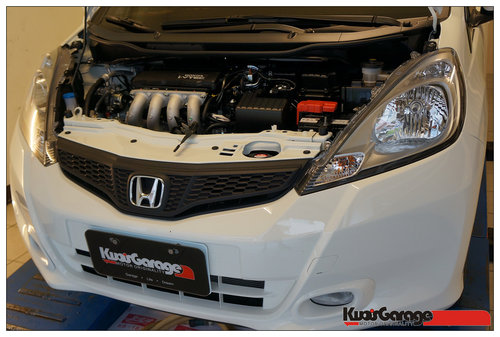

首先.先拆除保險桿









下列所標示的 1.2.3.4 將是我們需要套上拉帽的部份













2 & 3 使用板件拉帽





如您不會使用請先看下列文章





相關文章 : JDM 鋁合金螺絲皿 使用說明









拿出 Kuo's Garage JDM 鋁合金螺絲皿









背後有附工具 & 拉帽









所需要使用的工具





如您不會使用請先看下列文章





相關文章 : JDM 鋁合金螺絲皿 使用說明

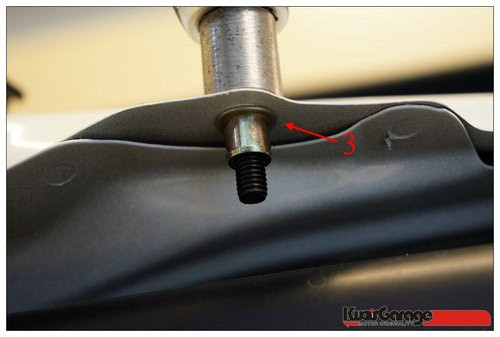

放入 3 號孔









旋緊它









此時拉帽就會固定在 3 號孔的位置上了





2 號孔也是如此安裝





如您不會使用請先看下列文章





相關文章 : JDM 鋁合金螺絲皿 使用說明















再來是加工 1 & 4 號孔





原本孔位 10mm









塑件 用拉帽 11mm









所以我們必須對他工到 11mm













加工到 11mm 就可放入 1號 孔旋緊









再旋緊過程中請一邊旋緊一邊觀察狀況.





由於是塑膠件.切勿用力過猛傷害了原本的孔位.





用力過猛會造成斷裂等問題發生.





請一邊旋緊一邊觀察









此時 1.2.3.4 孔位都加工好後就可以合上 進氣畚斗









背面有裝面膠.請清潔乾淨後對準貼上









3號 孔位請勿直接鎖上固定.待保險桿裝回後





1.2.3.4 孔位螺絲皿裝上即可





下面支架孔位的安裝方法













直接套上鎖緊就可









保險桿一序裝回





1.2.3.4 孔位螺絲皿固定即可 進氣畚斗 就會牢固固定
