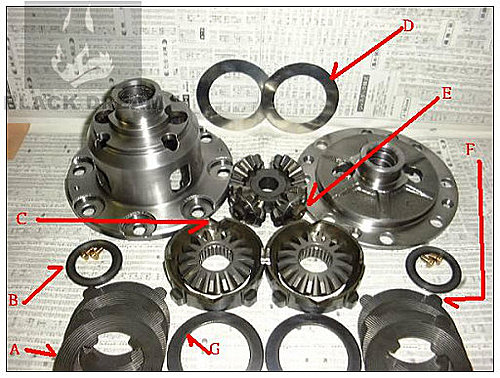

小郭找了圖片.簡易說明一下機械式 LDS 內部構造分解圖來說明.
依預分別給編號
A.離合器片(外圈無凸起.內圈有凸起.與傳動軸同步)
B.小壓版
C.凸輪受力巢.如果2個機構合起來看的話是呈現菱形.所以很容易確認這是 2 way LSD.如 1.5 way 是呈現3角型
D.填隙片.可以改變厚度來改變開始鎖定的扭力.一般在沒更換壓版等配件下.這個是最容易調整的.
E.凸輪.注意看有4個喔.
F.離合器片(外圈有凸起.內圈無凸起.與 LSD 外殼同步.因該說與終傳大盤同步)
G.大壓版
由上面這張圖來說.中間凸輪受力巢是3角型.很容易分辨這是 1.5 way LSD.
中間3角型中間的那個就是凸輪.當加速時凸輪推開向外壓縮壓版&離合器片.
來達到限滑強度.而壓版的反作用力來自 LSD 本體外殼.希望 小郭 簡易講解您能了解..
阿湯哥.這是為了你寫的喔.罰你常常來看我格
你只要常常寫這些專業的文章. 我就會常常來. 哈哈. 我喜歡重口味的.
回覆刪除[版主回覆12/19/2008 20:39:57]<p>老人家都喜歡重口味的喔..哈!</p>
那填隙片的增加&減少是根據什麼感覺? 是增加鎖定的速度加快嗎? 左右傳動軸長短不同會有引響嗎? 看樣子我要找一顆kazz的來訓練體力.
回覆刪除[版主回覆12/19/2008 20:56:51]<p>是KAAZ吧..</p>
<p>我只能以前驅車來告訴你感覺.加重後.方向盤轉向盤重手.回盤變慢.迴轉半徑變大(這是指一般台灣公路喔)</p>
<p>山到使用灣中踩重油門卻越往灣中跑.出彎速度變快.路線也變得不一樣.</p>
<p>後驅我想因該是迴轉半徑也變大.但是山到胚起來也是越往灣中跑.後驅車玩的精.會有2個方向盤產生.很有樂趣~^^</p>
<p> </p>
我有兩個開86的朋友裝LSD. 逼問了他們一陣子. 連個屁都沒跟我說. 我還跟他們去過賽道. 真不曉得他們銀子花在哪裡. 改裝還是要找小郭有實戰經驗的.
回覆刪除[版主回覆12/19/2008 21:30:47]<p>不要這麼說啦.喇賽喇賽而已..</p>
<p>剛剛說的不完整.當你覺得太過時.就是趴數要降低.不夠時就是趴數加重.所以這是因人而異.</p>
<p>就像避震器軟硬.你喜歡的感覺跟我一定不一樣.但是對駕駛好操控就是好的.</p>
<p>傳動軸的話一定馬力的車大約都是3軸式的.就沒這問題.如果是2支.一長一短.長的容易損傷扭斷外.也比較容易扭力轉向.對操控不利..</p>
<p>看完郭大的文章 真的是增長不少知識</p>
回覆刪除<p>可惜小弟我是屬於感覺派路線</p>
<p>無法用文字敘述我開車的感受 不過恰如郭大所說</p>
<p>後驅車 真的是會有2支方向盤的感覺產生 這句話我卻是體會很多喔 !</p>
[版主回覆12/20/2008 22:35:47]<p>後驅車樂趣多.另一個方向盤就在油門間把玩.</p>
<p>看你引擎也是嘔心瀝血.期待你的完成日.</p>
<p>小郭大果然是實戰理論兼備的大俠.</p>
回覆刪除<p>讚!</p>
[版主回覆12/20/2008 22:37:37]<p>還好年輕時有玩到.現在就很娘了.慢慢開.開氣氛的...</p>
<p>哦....不錯耶~~~</p>
回覆刪除<p>很少看到這麼清楚的LSD實體分解圖,讚耶<img src="http://l.yimg.com/f/i/tw/blog/smiley/4.gif"/></p>
[版主回覆12/20/2008 22:38:51]<p>還好還有記憶.掰的出來.那不然就打槍了..</p>
<p>老大~東曜老大那顆~N-16 LSD變速箱是啥咪車的阿??我去看了~我還是看不出來一0一"</p>
回覆刪除<p>我夢寐以求的變速箱~我要先做功課哩一.一"</p>
[版主回覆01/05/2009 08:38:09]<p>你可以去問問他阿.他也做了不少功課喔.</p>
<p>問到嚕!!上了一課~NISSAN變速箱教學!</p>
回覆刪除[版主回覆01/05/2009 23:54:04]<p>這不是說nissan的變速箱啦.</p>
<p>老大~你誤會了!我也表達錯了!</p>
回覆刪除<p>我在東曜那上了一課~^0^~NISSAN變速箱!^^~拍謝啦!</p>
[版主回覆01/06/2009 07:19:30]<p>了解.他花了不少學費.</p>
~可以推薦一些不錯的lsd專用齒輪油嗎?~
回覆刪除[版主回覆03/10/2009 20:48:24]<p>你的是原廠LSD嗎?原廠免保養.用一般的齒輪油就可以.</p>
小郭,<br>請問一個問題喔:霹靂馬日規原廠的變速箱就又LSD嗎?<br>還是這個也要加裝,或者是特定版的才有呢?<br>看了很多文章,大家都在找有LSD的變速箱,<br>產生這個問題,感謝你的分享,終於瞭解LSD是什麼了!!!<br>
回覆刪除[版主回覆09/23/2009 10:38:27]霹靂馬日規原廠的變速箱就又LSD嗎?<br><br>不一定喔.至於要哪個版本不如直接看比較準喔..
